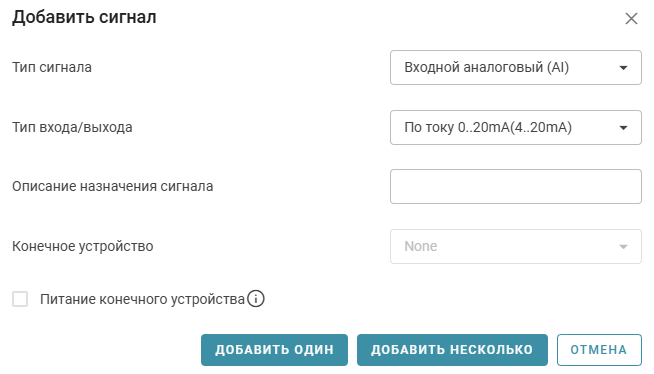

После нажатия на кнопку Добавить сигнал открывается диалоговое окно:
Прежде всего необходимо определить тип сигнала из выпадающего списка:
•Входной аналоговый (AI);
•Выходной аналоговый (AO);
•Входной дискретный (DI);
•Выходной дискретный (DO).
Далее нужно выбрать доступный тип входа/выхода для сигнала. Каждому типу сигнала будет соответствовать свой выпадающий список с типами входа/выхода.
Для входного аналогового сигнала (AI):
•По току 0..20 мА;
•По напряжению 0..10 В;
•Термосопротивление.
Для выходного аналогового сигнала (AO):
•По току 4..20 мА;
•По напряжению 0..10 В.
Для входного дискретного (DI):
•Сухой контакт.
Для выходного дискретного сигнала (DO):
•Реле;
•Оптического реле;
•Симистор;
•Транзистор.
При добавлении выходного дискретного сигнала, управляющего двигателем, насосом, ТЭН или другим устройством, требующем преобразования сигнала в силовую линию, становится доступен выбор конечного устройства из выпадающего списка.

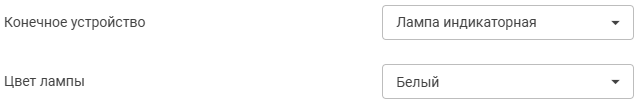

В случае выбора индикаторной лампы, необходимо указать её цвет:
Доступные цвета:
•Белый;
•Жёлтый;
•Красный;
•Зелёный;
•Голубой.
В случае выбора Привода, Двигателя, ТЭН или Нагрузки становится доступным чекбокс Питание конечного устройства. Если поставить в нём галочку, ниже появятся настраиваемые параметры:
Конечное устройство |
Параметр |
Опция |
Напряжение питания, В |
Единица измерения |
Минимальное значение |
Максимальное значение |
Вентилятор |
Мощность вентилятора |
без ПЧ |
220 |
кВт |
0.100 |
4.000 |
с ПЧ |
220 |
Недопустимо |
||||
без ПЧ |
380 |
кВт |
0.100 |
4.000 |
||
с ПЧ |
380 |
кВт |
0.100 |
15.000 |
||
Нагреватель |
Мощность насоса водяного нагревателя |
|
220 |
кВт |
0.060 |
0.500 |
380 |
кВт |
0.060 |
1.500 |
|||
Суммарная мощность ТЭН |
220 |
кВт |
0.300 |
5.000 |
||
380 |
кВт |
0.300 |
60.000 |
|||
Мощность ступени |
Суммарная мощность не должна превышать суммы по ступеням |
|||||
ТЭН доступен при указании в поле Тип входа/выхода: Оптическое реле или Транзистор. В случае выбора Симистор из конечных устройств доступен только Привод.
Примечание:
oКонечное устройство – это оборудование, на вход которого питание подается по сигналу от контроллера через релейные преобразователи (двигатель, насос, ТЭН и т.п.);
oВ качестве разделителя принимается запятая либо точка. Точка автоматичеки преобразется в запятую;
oПри вводе мощности, превышающей максимально допустимую, откроется подобное окно:
В поле указания значения автоматически установится максимальная подключаемая мощность. Аналогично и в случае слишком малых значений.
Процесс импорта сигналов рассмотрен в разделе Импортировать сигналы из установки.
Процесс работы с уже добавленными сигналами смотреть в разделе Работа с сигналами.
