Рассмотрим главное окно конфигуратора:

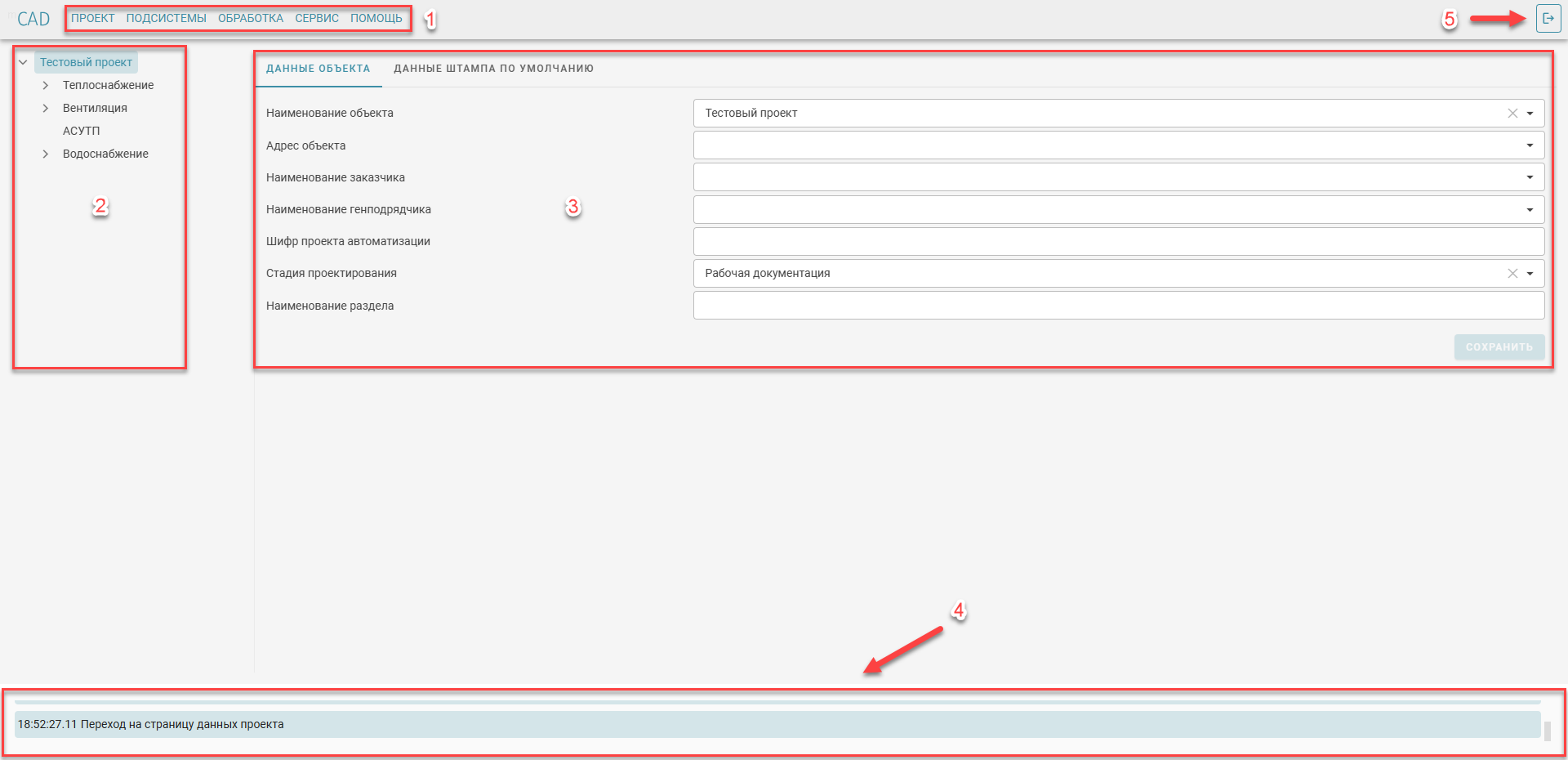

В этом окне можно выделить четыре основных области:
1. Главное меню (область отображения главного меню конфигуратора, из которого производятся основные операции с проектом, вызываются операции по обработке сформированного проекта, осуществляется доступ к пользовательским настройкам и папкам);
2. Дерево проекта (область, в которой отображается структура проекта с учетом уровней вложенности входящих в неё элементов);
3. Рабочая зона - область, в которой отображаются и задаются свойства того или иного элемента проектного дерева. В эту область также выводится стартовая страница MasterCAD при условии, что в настоящее время пользователем не открыт или не создан проект;
4. Область информационных сообщений (область, в которую выводятся сообщения о результатах действий пользователя и об ошибках, возникающих при выполнении пользователем тех или иных операций);
5. Кнопка для выхода из учётной записи.
