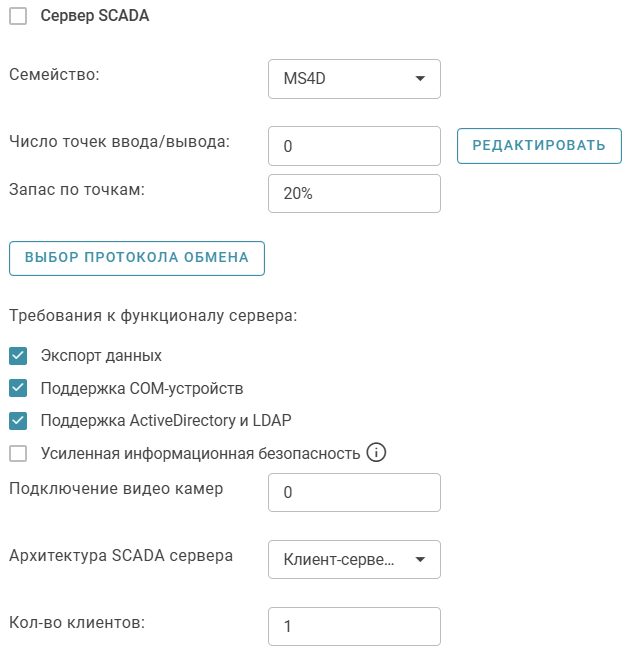

В данном разделе документации рассматривается настройка SCADA сервера:
Пользователю доступны:
1.Дроп-даун для выбора семейства ПО. На данный момент в конфигураторе представлены только MS4D и MSRT4D.

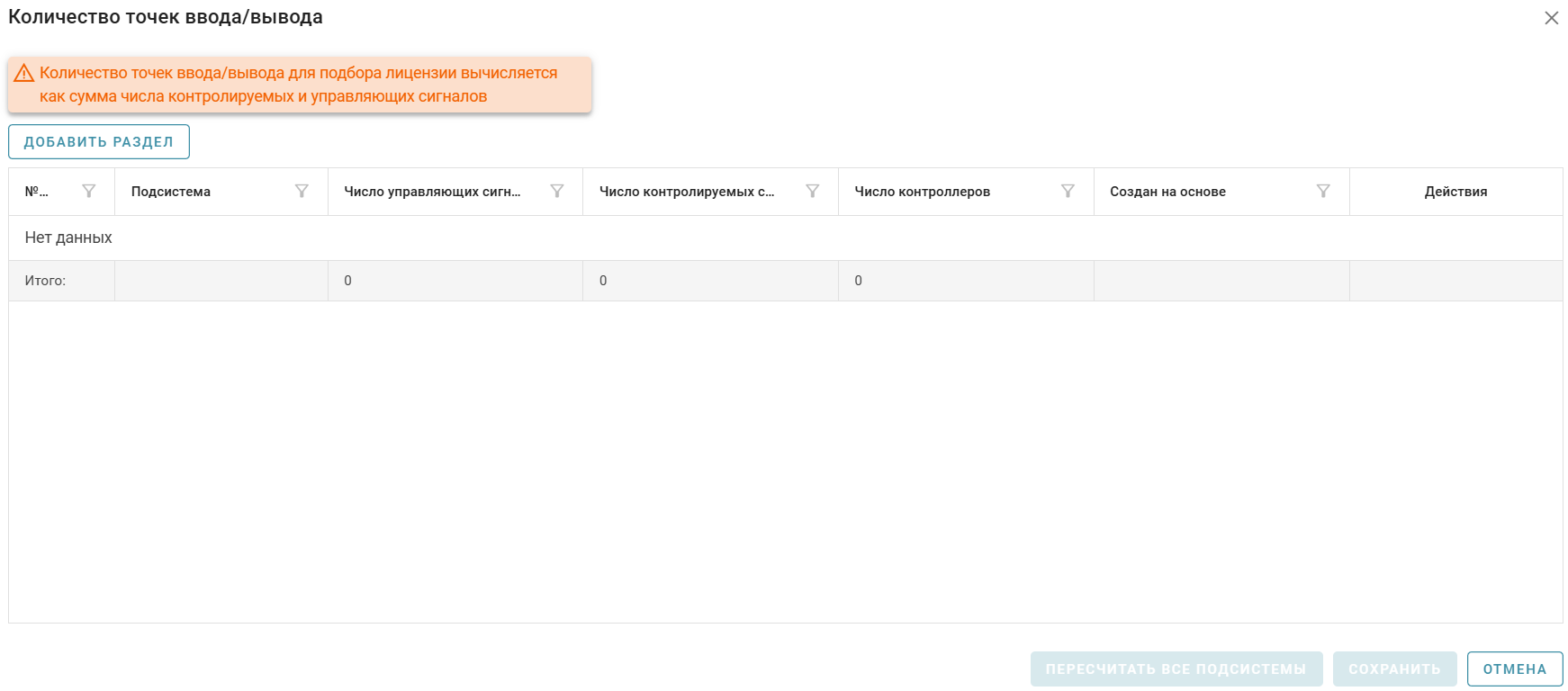

2.Настройка основного параметра для расчёта: указание числа точек ввода-вывода и запаса. Напрямую его задать нельзя, нужно нажать кнопку Редактировать. Откроется окно сигналов по подсистем:

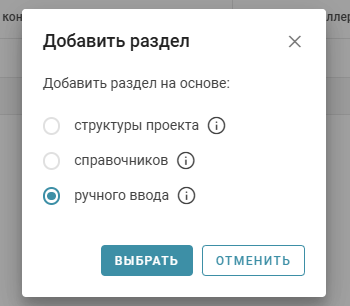

В этом окне можно добавлять количество управляющих (выходных) и контролируемых (входных) сигналов и количество контроллеров. Для добавления нужно нажать кнопку Добавить раздел и в открывшемся окне можно выбрать способ заполнения данных:
В первых двух случаях предполагается расчёт из существующей структуры проекта. Если не сконфигурировано никаких подсистем, или необходимо добавить дополнительные сигналы сверх сконфигурированного, используйте ручной ввод. Подробную информацию всегда можно получить, нажав иконку i справа от наименования основ для раздела.
Важно! На данный момент доступен только ручной ввод.

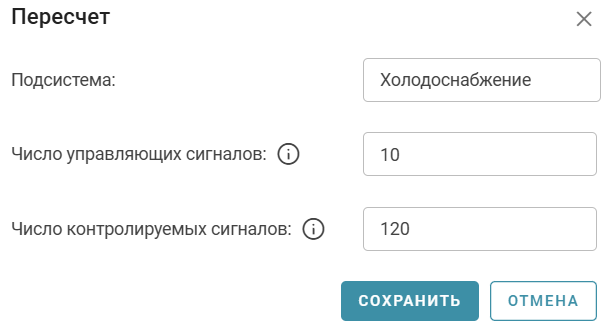

После нажатия кнопки Выбрать откроется окно Пересчет:
Если Вы не знаете, какие сигналы являются контролируемыми, какие управляющими, запишите всю сумму в одну ячейку и нажмите Сохранить.

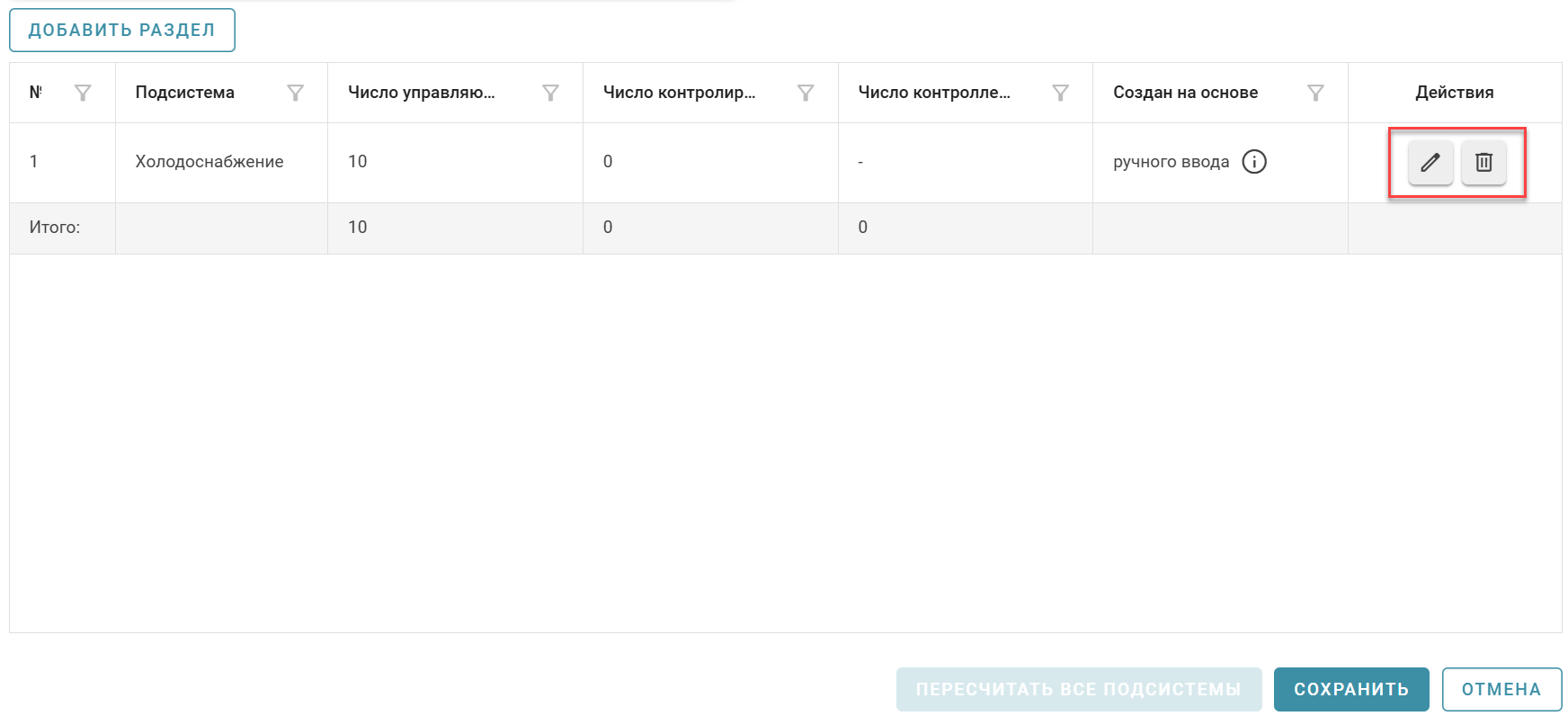

После добавления строку можно изменить, нажав на иконку редактирования или удалить:
После добавления всех разделов необходимо нажать кнопку Сохранить. Программа вернется на основную страницу конфигурации. В поле Число точек ввода-вывода отобразится сумма по всем разделам. В расчёте учитывается сумма с запасом по тегам. Запас вы можете скорректировать по вашим требованиям, но не менее 10%.

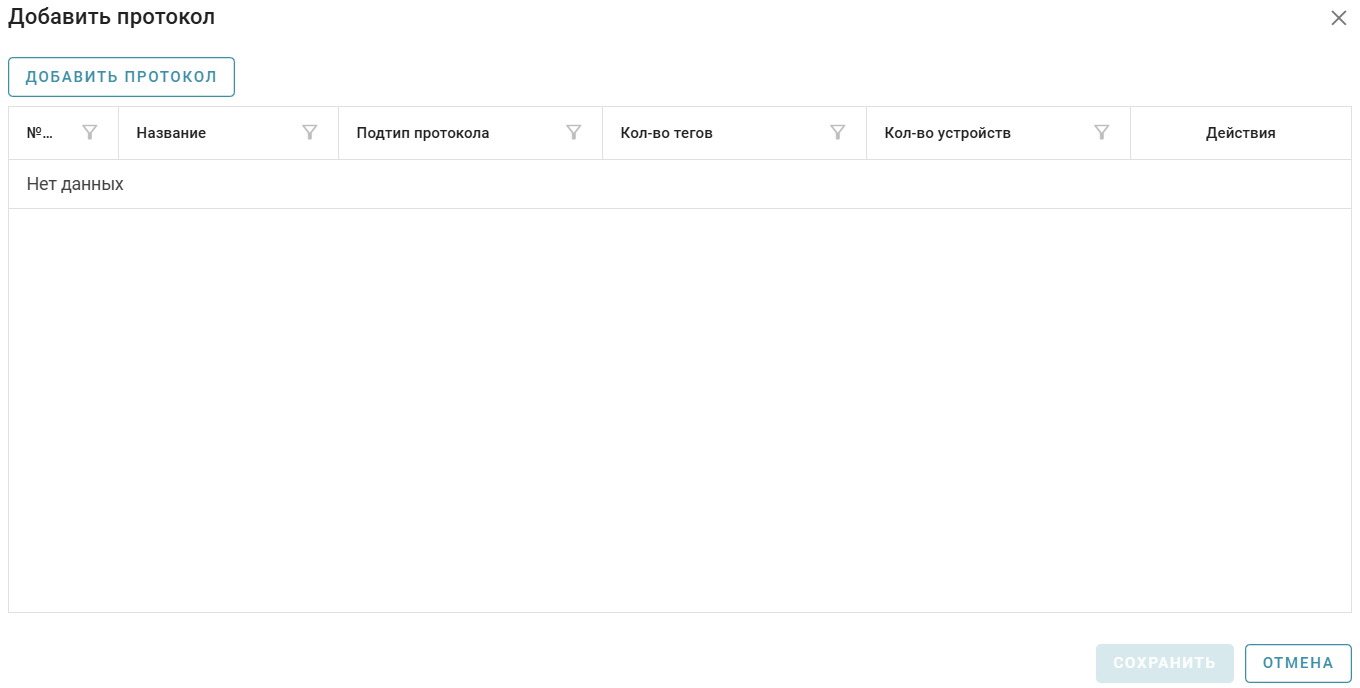

3.Далее необходимо нажать кнопку Выбор протокола обмена для правильного подбора всех необходимых драйверов протоколов. Откроется окно со списком протоколов:

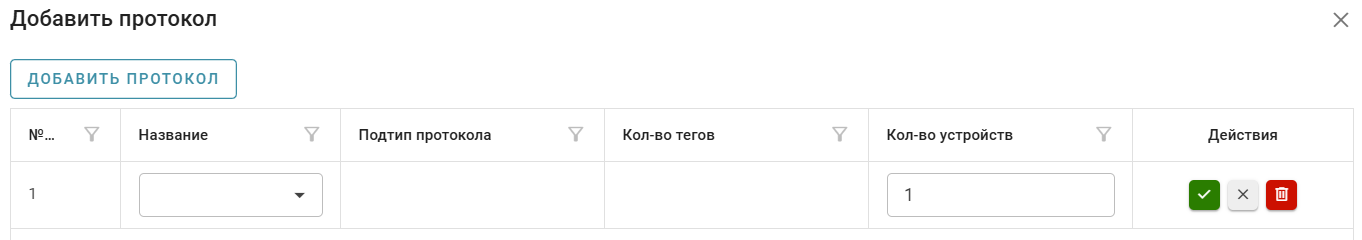

После нажатия на кнопку Добавить протокол в таблицу добавится строка с дропдаунами:
В первом необходимо выбрать требуемый протокол (Modbus RTU, Modbus TCP, Modbus ACII, BacNet, SNMP, OPC UA, OPC DA, FINS, SLMP, MQTT, Profinet, МЭК (IEC) 60870-5-104, TCP/IP, IEC61850, SPODES, Energomera, Mercury, NZIF, TEM, VZLET, Teplokom, Pulsar, MKTS, Logica, RASKO, ESKO, ELEMER).
Подтип протокола укажется автоматически. В зависимости от подтипа станет активно одно из полей: Количество тегов для общепромышленных сетевых протоколов или Количество устройств для драйверов счётчиков. При необходимости заполните количество в соответствующем поле и подтвердите данные, нажав на зеленую галочку в конце строки.

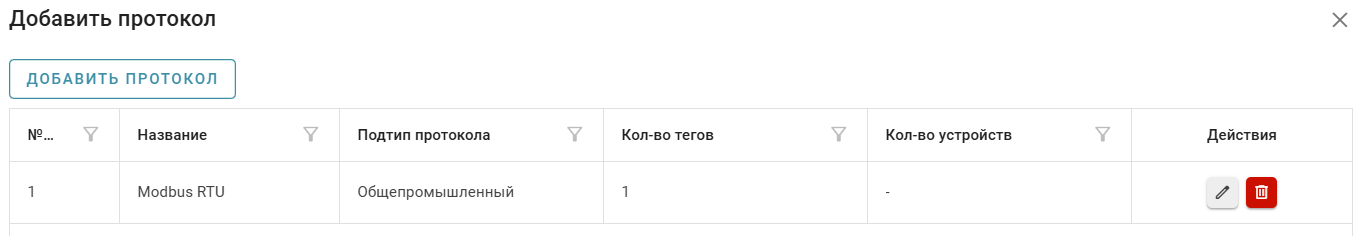

Вы можете добавить любое количество протоколов, но суммарное количество тегов пол протоколам не должно превышать общее количество тегов по разделам. Любую строку можно отредактировать или удалить:
После завершения настроек нажмите кнопку Сохранить.

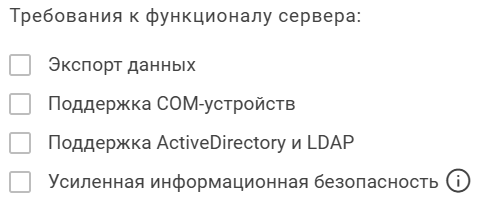

4.Далее в разделе Требования к функционалу сервера необходимо проставить необходимые галочки в чек-боксах:
5.Далее следует указание количества видеокамер, архитектуры SCADA сервера и количества клиентов:
В лицензию SCADA включено подключение 1 видеокамеры. Укажите, нужна локальная или клиент-серверная архитектура. Локальная - клиент и сервер располагаются на одной машине. Для клиент-серверной подключение одного клиента входит в стоимость лицензии. Подключение может осуществляться через web-интерфейс с любой машины в сети.
Если вам нужно одновременное подключение нескольких пользователей, укажите требуемое количество одновременных подключений (клиентов).
