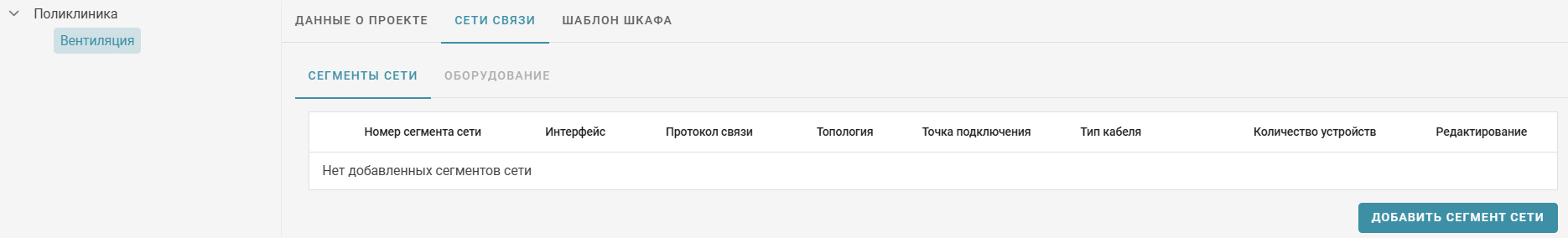

Оставаясь на уровне подсистемы рассмотрим вторую вкладку - Сети связи:

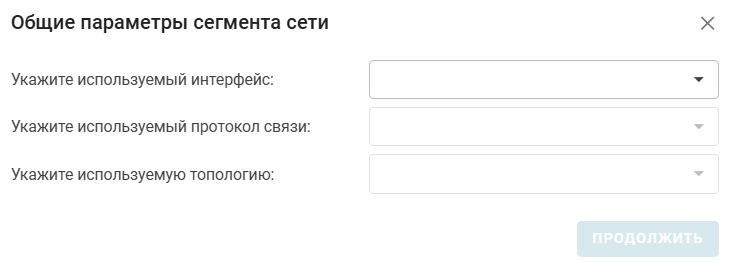

Здесь мы видим две вкладки: Сегменты сети и Оборудование. Для того чтобы построить сеть, необходимо добавить сегмент сети нажав на кнопку Добавить сегмент сети в правом нижнем углу. После нажатия на кнопку появится диалоговое окно для введения общих параметров сегмента сети:
Важно! Для формирования сегмента сети необходимо добавить в состав подсистемы минимум две установки. В ином случае будет выведено окно с текстом: Нет доступных установок для формирования сегмента сети.
•Интерфейс - на данный момент доступен только интерфейс RS-485, функционал построения Ethernet сети на стадии разработки;
•Протокол связи - для RS-485 это Modbus RTU или Modbus TCP;
•Топология - для RS-485 доступна только общая шина, для Ethernet будут доступны звезда и кольцо.

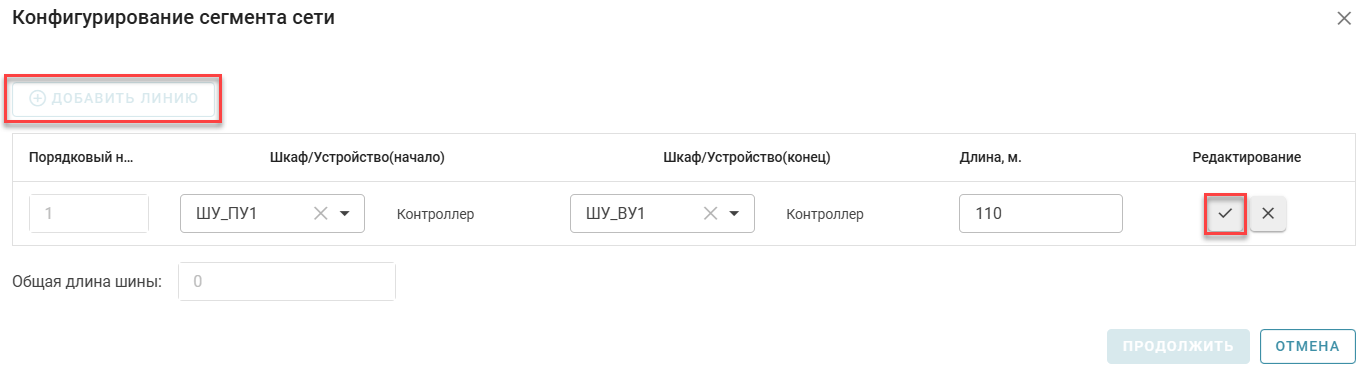

После введения общих параметров и нажатия кнопки Продолжить откроется окно конфигурирования сети. Для построения сегмента сети необходимо нажать кнопку Добавить линию, после чего становится доступным выбор шкафов/устройств, которые будут связаны, а также окно ввода длины между ними:

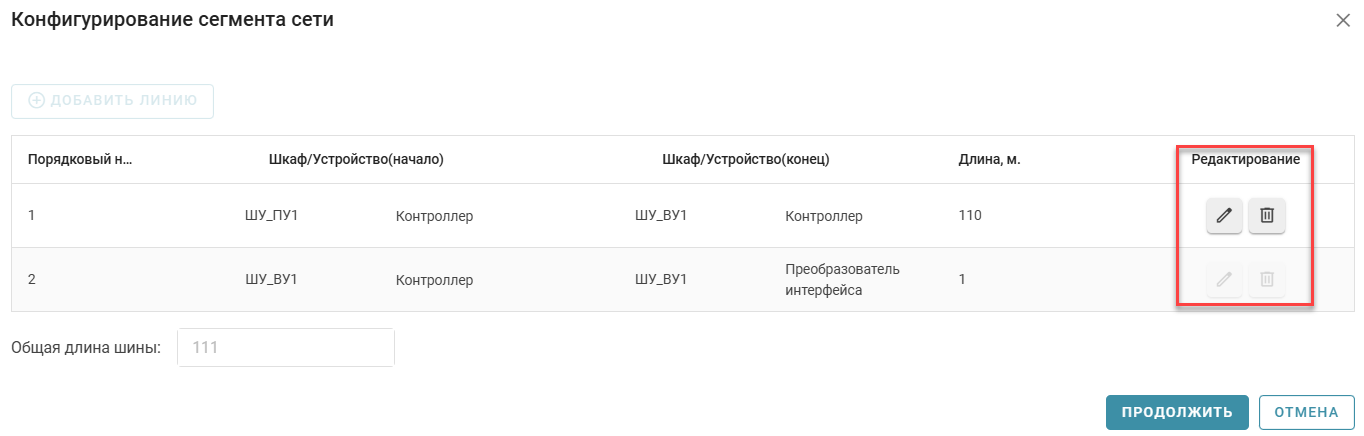

После подтверждения ввода в правой части строки и выхода из режима редактирования система автоматически достраивает сегмент, оканчивающийся преобразователем интерфейса:
Важно! Строка с преобразователем интерфейса в качестве оконечного устройства добавляется автоматически всегда для наглядного отображения выхода в сеть объекта. Если контроллер имеет встроенный модуль преобразования интерфейса (Ethernet порт), то отдельное устройство добавляться в спецификацию не будет.
Когда все установки будут связаны, добавление сегментов сети невозможно и кнопка Добавить линию становится недоступна.

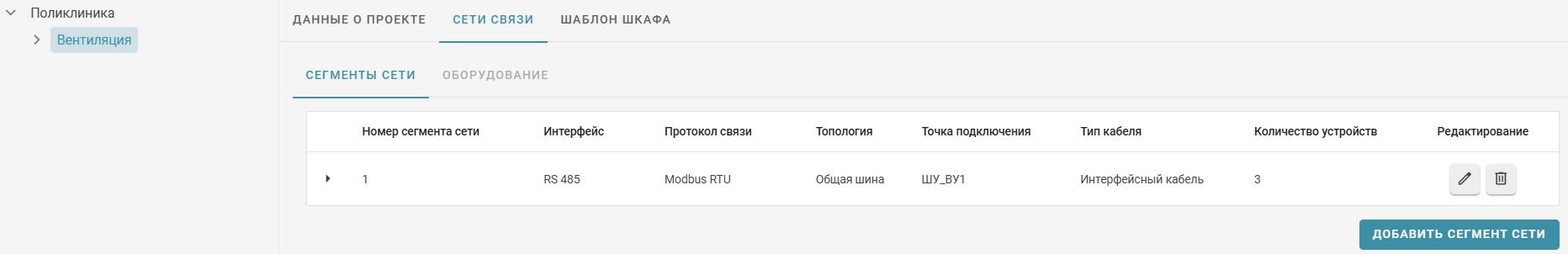

Теперь на вкладке Сегменты сети доступен просмотр всей построенной или нескольких шин:
После того как сегменты сети построены перейдем на вкладку Оборудование:
На вкладке оборудование с помощью чекбоксов необходимо указать наличие оборудования, а также выбрать производителя и серию этого оборудования.
На данный момент вкладка находится в разработке.
