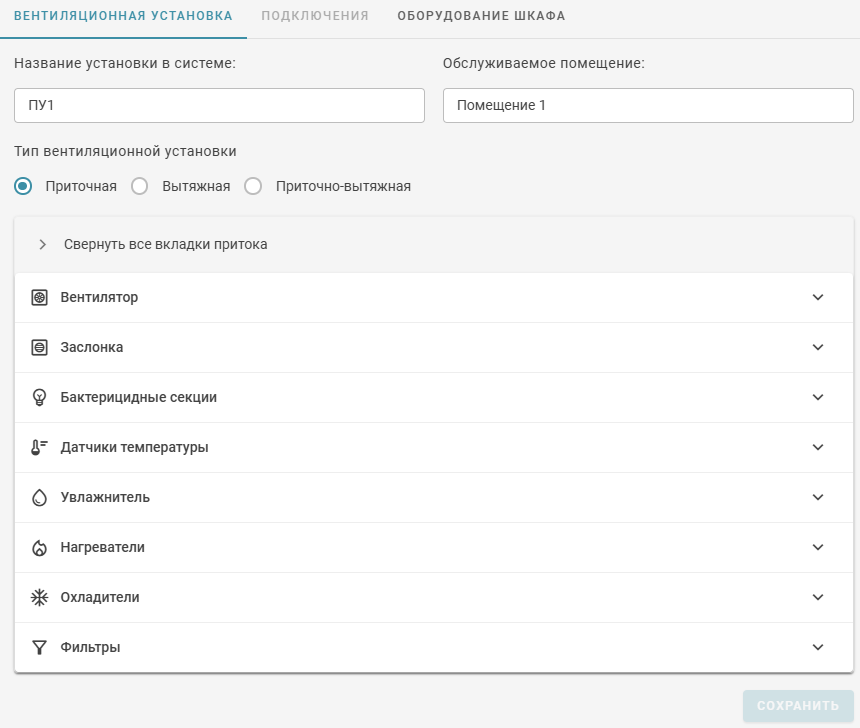

Вкладка Вентиляционная установка используется для настройки параметров ПУ:
Пользователю доступны:
•Номер вентиляционной установки в системе: Поле для указания уникального номера установки;
•Тип вентиляционной установки: Группа радиокнопок для выбора типа установки:
1.Приточная (выбрано);
2.Вытяжная;
После сохранения изменений наименование и тип установки в дереве проекта поменяются.
•Обслуживаемое помещение: Поле для указания помещения, которое обслуживает данная установка;
•Список оборудования для выбора компонентов вентиляционной установки:
1.Вентилятор;
2.Заслонка;
5.Увлажнитель;
6.Охладители;
7.Фильтры.

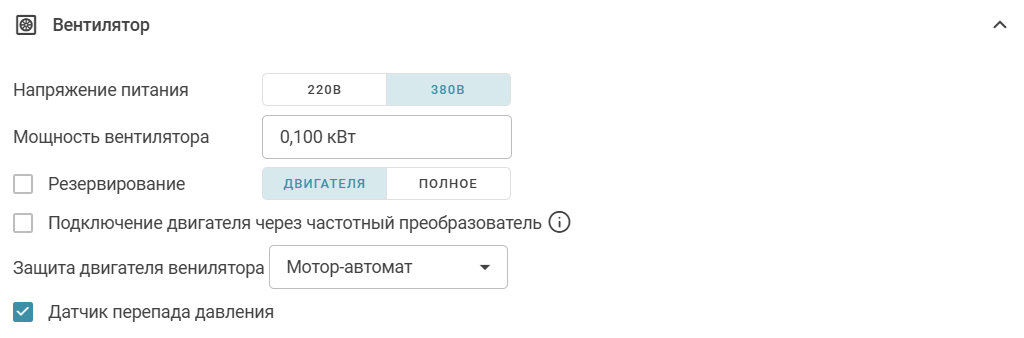

Вентилятор
Форма настроек вентилятора позволяет задать основные параметры и дополнительные опции для работы вентилятора. Эти настройки влияют на его электрические характеристики, защиту и контроль работы.
Доступные настройки:
•Напряжение питания, В:
Укажите напряжение питания двигателя вентилятора:
o220 В: Однофазное напряжение;
o380 В: Трехфазное напряжение (по умолчанию).
•Мощность вентилятора, кВт:
Введите номинальную мощность вентилятора в киловаттах.
•Резервирование двигателя:
Установите флажок, если требуется резервирование двигателя вентилятора для повышения надёжности системы.
•Подключение двигателя через частотный преобразователь:
Установите флажок, если двигатель подключён через частотный преобразователь для регулирования скорости вращения.
Примечание 1: Через частотный преобразователь возможно подключение только трёхфазных двигателей.
Примечание 2: Если мощность вентилятора 4 и более кВт, чекбокс будет заполнен автоматически и станет некликабельным.
•Защита двигателя вентилятора:
Из выпадающего списка выберите тип защиты двигателя: Мотор-автомат, Термоконтакт или Внутрення защита.
Примечание: Данный пункт недоступен при подключении двигателя через частотный преобразователь.
•Датчик перепада давления:
Установите флажок, если необходимо использовать датчик перепада давления для контроля эффективности работы вентилятора.

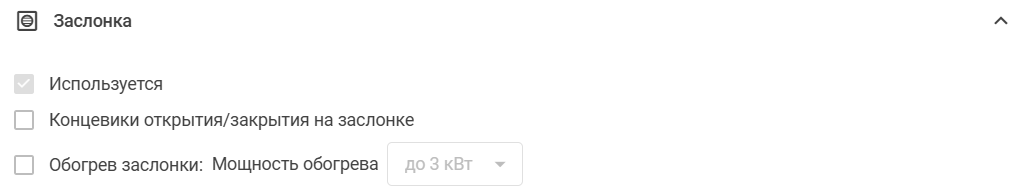

Заслонка
Чекбокс Используется автоматически заполнен и не меняется. Этот параметр определяет, активна ли заслонка в текущей конфигурации системы.
Концевики открытия/закрытия на заслонке: Этот параметр указывает на наличие концевиков на заслонке. Может быть отмечен или не отмечен в зависимости от типа заслонки.
Обогрев заслонки: Этот параметр задает мощность электрического обогрева заслонки, если таковой предусмотрен. В выпадающем списке указаны возможные значения мощности обогрева.
Доступные мощности обогрева заслонки:
•до 3 кВт;
•до 7,5 кВт;
•до 11 кВт;
•до 15 кВт;
•до 22,5 кВт.

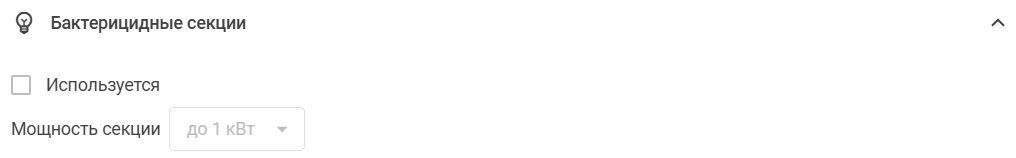

Бактерицидные секции
Чекбокс Используется определяет, активна ли бактерицидная секция в текущей конфигурации системы. Если чекбокс отмечен галочкой, секция будет учитываться при расчетах и работе системы. Задать мощность электрического потребления бактерицидной секции можно при помощи выпадающего списка.
Доступные мощности секции:
•до 1 кВт;
•до 3 кВт;
•до 5 кВт.

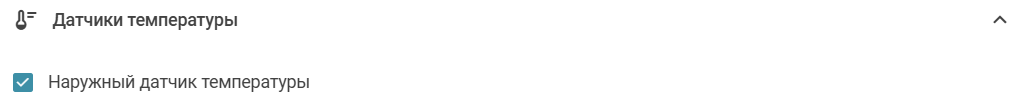

Датчики температуры
Чекбокс Наружный датчик температуры определяет, используется ли наружный датчик температуры в системе.

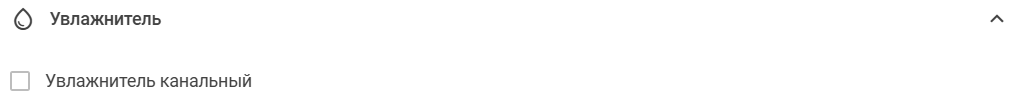

Увлажнитель
Чекбокс Увлажнитель канальный определяет, используется ли канальный увлажнитель в системе.

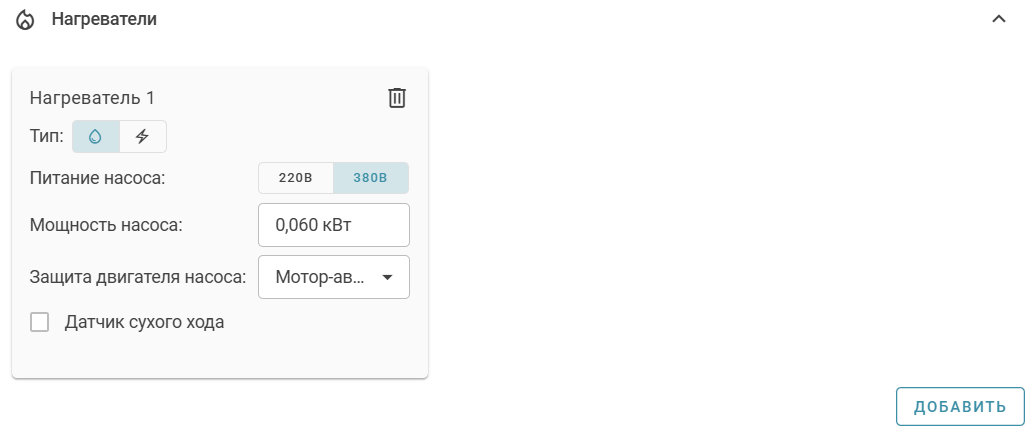

Нагреватели (до 2-х)
Тип: Выберите один из двух доступных типов нагревателя (слева водяной, справа электрический). Выбранный тип подсвечивается синим цветом (на скриншоте выше выбран водяной).
Чтобы настроить ещё один нагреватель, нажмите на кнопку Добавить. Будет создан нагреватель, аналогичный первому.
Чтобы удалить нагреватель, нажмите на иконку корзины вверху справа окна его настройки.
Примечание: Допускается только один электрический нагреватель.
Водяной нагреватель:
Питание насоса: При помощи кнопок выберите мощность питания насоса 220 или 380 В.
Мощность насоса: Введите мощность насоса в кВт. Диапазон её значений зависит от величины питания, указанной ранее.
Защита двигателя насоса: при помощи выпадающего списка выберите защиту двигателя насоса (Мотор-автомат, Термоконтакт или Внутрення защита).
Датчик сухого хода: заполните данный чекбокс при наличии датчика сухого хода.

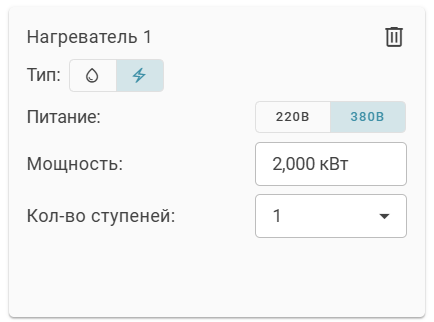

Электрический нагреватель:
Питание: При помощи кнопок выберите мощность питания 220 или 380 В.
Мощность: Введите мощность в кВт. Диапазон её значений зависит от величины питания, указанной ранее.
Кол-во ступеней (доступно только при питании 380 В): Из выпадающего списка выберите количество ступеней (от 1 до 4).
При выборе количества ступеней больше 1 станет доступна настройка максимальной мощности ступени:
Из выпадающего списка выберите максимальную мощность ступени (2; 3; 4; 6; 7,5; 9; 12; 15; 30 кВт).

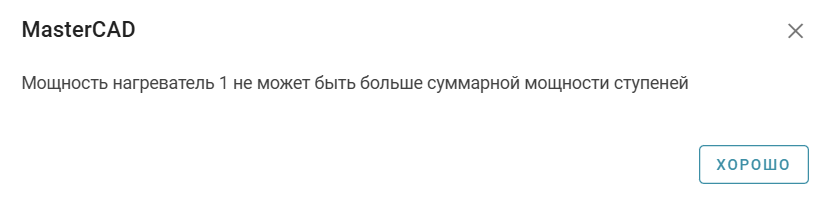

Мощность электрического нагревателя не может быть больше суммарной мощности ступеней. При попытке сохранить некорректные настройки откроется следующее окно:
Охладители (до 2-х)
При конфигурировании допустим выбор только двух охладителей.
Чтобы настроить ещё один охладитель, нажмите на кнопку Добавить.
Чтобы удалить охладитель, нажмите на иконку корзины вверху справа окна его настройки.
Тип: Выберите один из двух доступных типов охладителей (слева водяной, справа фреоновый). Выбранный тип подсвечивается синим цветом (на скриншоте выше выбран водяной).
Сигнал аварии: заполните чекбокс, в случае необходимости сигнала аварии.
Фильтры (до 2-х)
Чтобы настроить ещё один фильтр, нажмите на кнопку Добавить.
Чтобы удалить фильтр, нажмите на иконку корзины вверху справа окна его настройки.
Тип: из выпадающего списка выберите необходимый тип фильтра. Тип фильтра отображается на схеме ФСА и в дальнейшем будет влиять на выбор датчика перепада давления.
