На данной странице описаны:
•Конфигурация свойств для типа контуров Отопление и Вентиляция;
•Конфигурация свойств для типа контура ГВС;
•Общие свойства для всех контуров (нижнее поле).

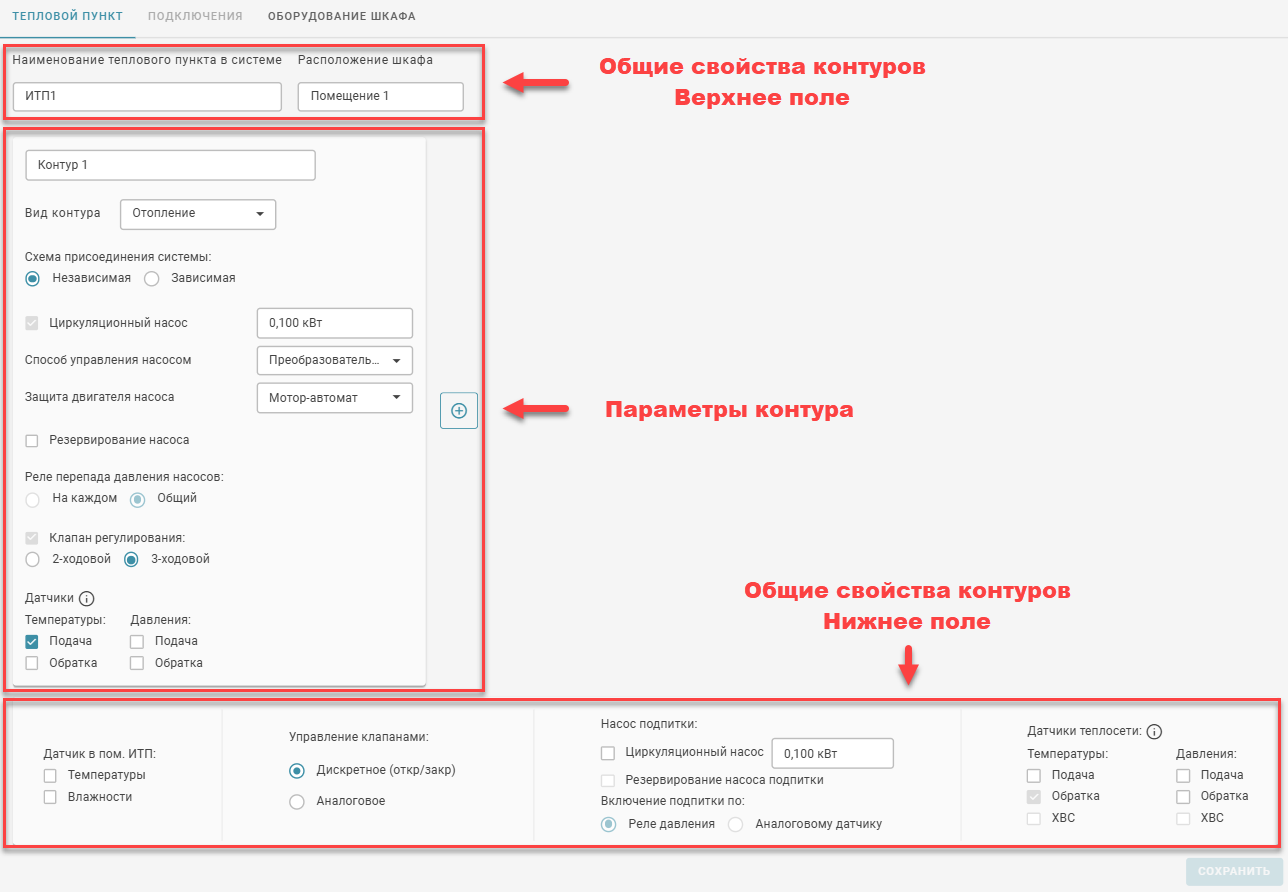

Страница свойств теплового пункта имеет поля: наименование теплового пункта в системе, помещение ИТП. При добавлении ИТП имеет 1 контур, по умолчанию это контур отопления:
Поле Наименование теплового пункта в системе является редактируемым и допускает ввод уникального имени теплового пункта. Это поле не может быть пустым. Также редактируемым является поле Расположение шкафа.
Доступное число контуров в системе не менее 1 и не более 3. В случае, если число контуров превышает 3, необходимо создать ещё один тепловой пункт.
Каждый контур должен иметь уникальное имя. По умолчанию при добавлении каждого нового контура присваивается имя, состоящее из «Контур» и номера по порядку. Контуры могут быть переименованы.

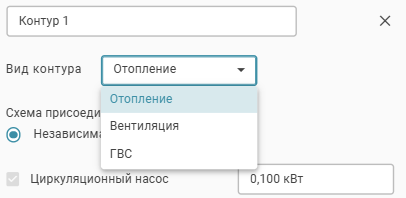

Для каждого контура при помощи выпадающего списка необходимо выбрать один из видов (Отопление, Вентиляция, ГВС):
Конфигурация свойств для типа контуров Отопление и Вентиляция
Для типов контура Отопление и Вентиляция можно выбрать схему присоединения системы (независимая/зависимая):
В текстовом поле с «кВт» требуется задать мощность Циркуляционного насоса:
В случае выбора зависимой схемы присоединения наличие Циркуляционного насоса необходимо обозначить флажком и далее задать его мощность в текстовом поле.
Ниже при помощи выпадающего списка необходимо указать один из способов управления насосом (контактор, преобразователь частоты, устройство плавного пуска):
Аналогичным образом нужно указать Защиту двигателя насоса:
Далее с помощью флага в чекбоксе нужно обозначить необходимость Резервирования насоса:
Выбор количества реле перепада давления (На каждом/Общий) становится доступным после установки флага в чекбоксе Резервирование насоса.
Ниже идут настройки контура, в которых необходимо сделать выбор Клапана регулирования (2-х или 3-ходовой):
Для зависимых систем предварительно нужно поставить флаг о наличии клапана регулирования в системе, после чего выбор типа клапана становится доступным.
В конце выбора свойств контура следует обозначить наличие датчиков температуры и/или давления на подающем и/или обратном трубопроводе, установив флаг в соответствующем чекбоксе:
При конфигурировании доступен выбор от одного до четырех датчиков. При этом должно быть не менее одного датчика температуры.
Добавление и настройка насоса подпитки доступно только при независимой схеме присоединения системы.
Конфигурация свойств для типа контура ГВС

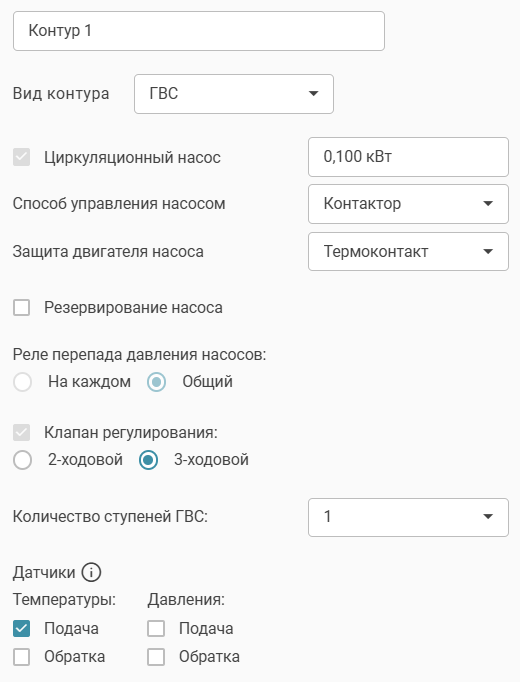

Далее рассмотрим вариант, где в окне параметров контура будет выбран тип контура ГВС. В системе доступно ГВС только открытого типа:
Свойства контура, касающиеся циркуляционного насоса, его резервирования и клапана регулирования, определить аналогично типам Отопление и Вентиляция, описанным выше.
В нижней части свойств контура из выпадющего списка необходимо выбрать количество ступеней ГВС (1 или 2).
В конце выбора свойств контура следует обозначить наличие датчиков температуры и/или давления на подающем и/или обратном трубопроводе, установив флаги, аналогично описанному выше.
Добавление/удаление контура
Для создания следующего контура необходимо нажать кнопку
справа от контура:

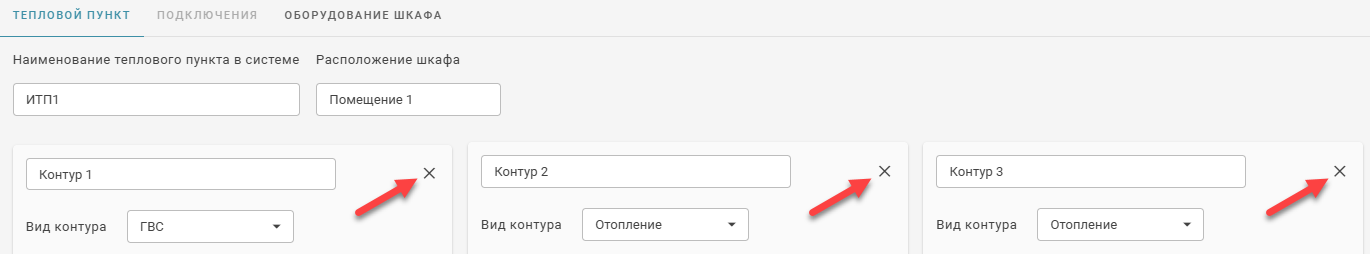

Для удаления любого контура необходимо нажать на крестик, находящийся в правом верхнем углу области свойств контура:
Общие свойства для всех контуров (нижнее поле)
Далее переходим к общим свойствам теплового пункта:

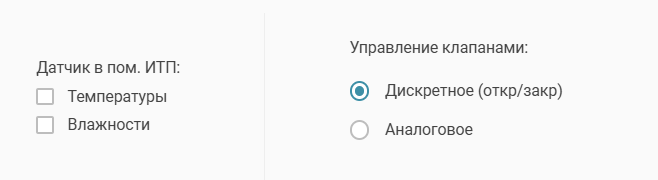

Здесь необходимо обозначить наличие датчиков температуры и влажности в помещении ИТП, поставив флаг в соответствующем чекбоксе.
Далее следует выбор типа регулирования привода клапана (дискретное или аналоговое). По умолчанию тип регулирования определен как дискретный.

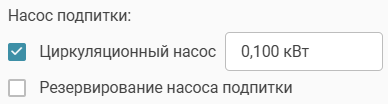

Обозначить наличие резервирования насоса подпитки можно в соответствующем чекбоксе с помощью флага:
Он становится активным только после выбора и внесения данных о мощности насоса подпитки.
Примечание: Возможность добавить и настроить Насос подпитки появляется, если хоть у одного контура отопления или вентиляции схема присоединения независимая. Сама подпитка будет показываться на схеме при наличии хоть одного независимого контура отопления или вентиляции.
С помощью радиокнопок необходимо выбрать способ включения подпитки (по реле давления или по аналоговому датчику):
Примечание: Кнопки становятся активными только при наличии насоса подпитки.
Завершаем настройку заполнением чебоксов отвечающих за наличие датчиков теплосети:
Примечание: Датчик температуры в обратном трубопроводе присутствует в системе всегда, поэтому соответствующий наличию данного датчика флаг в чекбоксе Обратка - неизменяемый. Чекбоксы ХВС становятся доступными при наличии хотя бы одного контура ГВС.
Для сохранения заданных свойств контуров и теплового пункта необходимо нажать кнопку Сохранить в правом нижнем углу экрана.
