<< Click to Display Table of Contents >> Навигация:  Начало работы > Интерфейс проекта > Главное меню > Пункт Обработка

В пункте главного меню Обработка сгруппированы действия по обработке созданного проекта и предназначается для подготовки документов и расчётов по проекту:

Доступны следующие операции:

•Проверить проект;

•Сформировать все документы;

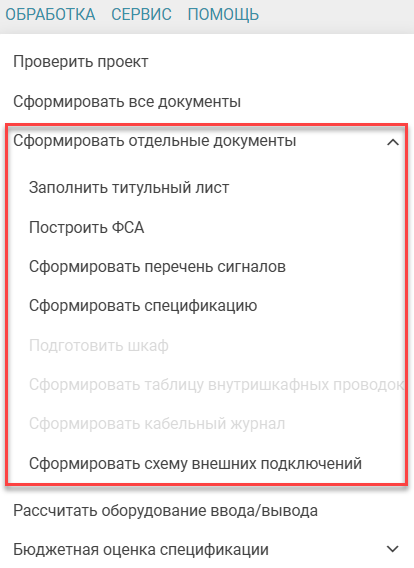

•Сформировать отдельные документы:

•Титульный лист;

•ФСА (функциональная схема автоматизации);

•Перечень входных и выходных сигналов;

•Спецификация оборудования и материалов;

•Чертеж общего вида шкафа;

•Таблица внутришкафных проводок;

•Кабельный журнал;

•Схема внешних подключений;

•Оборудование ввода-вывода:

•Рассчитать оборудование ввода-вывода;

•Подготовить описания для MS4D.

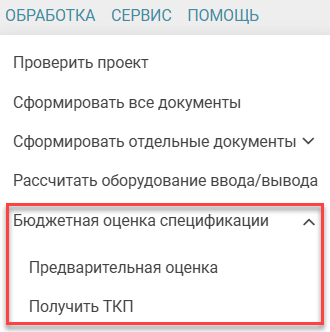

•Бюджетная оценка спецификации:

•Предварительная оценка;

•Получить ТКП.

Часть пунктов меню может быть недоступна. Чтобы их разблокировать, необходимо построить дерево проекта и сконфигурировать установки. Некоторые пункты меню также могут быть заблокированы из-за особенностей конфигурации проекта. Например, если у вас выбран подбор типовых шкафов, то чертёж общего вида шкафа и таблица внутришкафных проводок будут недоступны, т.к. определяются документацией на типовой шкаф производителя.

Часть документов формируется едиными на весь проект, другие отдельно по установкам. При запуске вторых открывается диалоговое окно с перечнем установок по подсистемам для выбора:

Важно! Все документы формируются по сохранённым данным. Если вы внесли изменения в конфигурацию, но не сохранили её с помощью кнопки справа внизу страницы, то данные в документах могут быть неактуальными.
