Согласно ГОСТ 34.601-90 («Автоматизированные системы. Стадия создания»)., функциональная схема автоматизации - это графическое представление структуры и взаимосвязей функциональных элементов системы, показывающее процессы преобразования информации, принятия решений и исполнения действий, выполняемых автоматическими средствами и человеком-оператором.

Основные элементы функциональной схемы автоматизации:

•Функциональные блоки, представляющие отдельные подсистемы и компоненты автоматизации;

•Линии связи, отражающие информационные потоки между элементами.

Задача функциональной схемы состоит в наглядном отображении принципов функционирования системы, её структурной организации и особенностей информационного обмена внутри неё.

Функциональная схема автоматизации в системе MasterCAD строится исходя из конфигурации установки, настроенной пользователем на соответствующей вкладке (в зависимости от типа подсистемы это вкладки Вентиляционная установка, Тепловой пункт и т.д.).

Оформление ФСА для систем вентиляции по ГОСТ 21.205-2016  возможно как по таблице 1 (трубопроводы), так и по таблицам  11-12 (воздуховоды). По умолчанию используется таблица 11-12. Настройку можно изменить в разделе Сервис => Параметры.

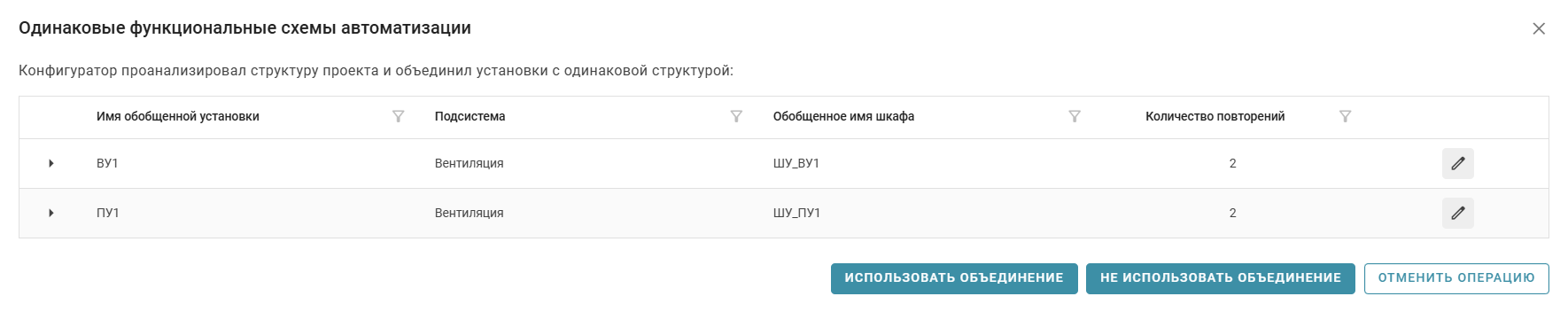

При совпадении конфигурации нескольких установок система предлагает объединить одинаковые функциональные схемы, выводится диалог объединения:

Это означает, что одинаковые ФСА не будут строиться несколько раз, а будут оформлены единожды с наименованием по первому встретившемуся имени установки. В документ будет добавлена таблица установок, к которым относится данная ФСА.

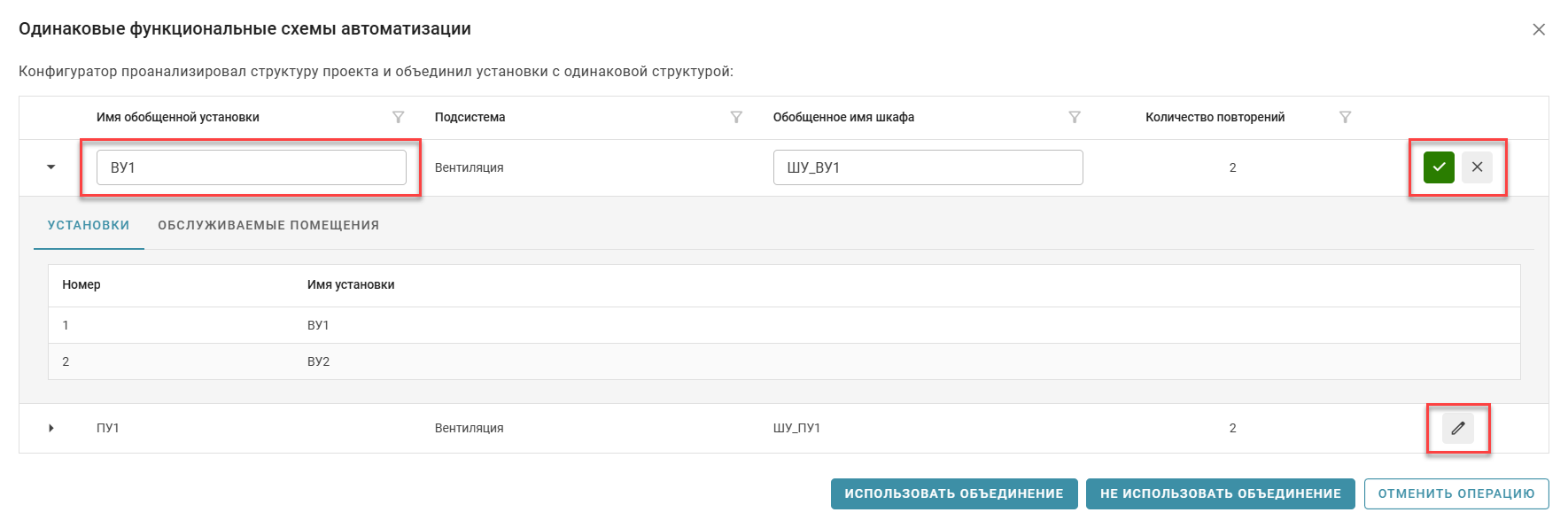

При необходимости объединённую установку можно переименовать. Для этого в диалоге объединения нужно нажать изображение карандаша справа в строке установки, исправить нужное поле, для подтверждения нажать изображение птички, для сброса изменений - крестик:

Для объединения необходимо, чтобы конфигурация (соответственно, все сигналы) совпадала, но мощности конечного оборудования (двигателей, насосов, нагревателей) могут отличаться. Это будет отражено в таблице с перечнем установок.

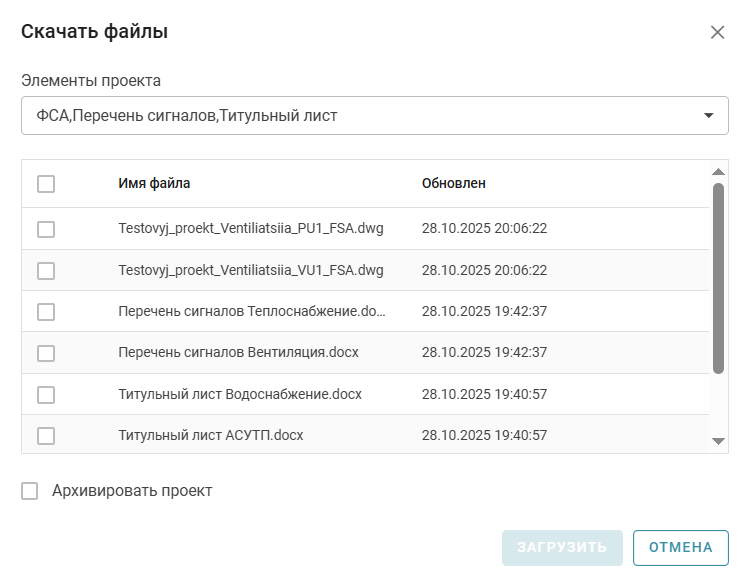

После окончания процесса построения ФСА (показатель прогресса станет равным 100%) диалог отобразит, сколько установок обработано успешно, а сколько - нет. Будут доступны кнопки скачивания и просмотра построенных ФСА. По нажатию на кнопку Скачать произойдет переход к окну выбора файлов для скачивания из текущей папки проекта. В открывшемся окне пользователь может выбрать файлы для скачивания и нажать кнопку Загрузить - запустится процедура скачивания файлов:

Также имеется опция Архивировать проект для скачивания всех файлов в виде архива.
